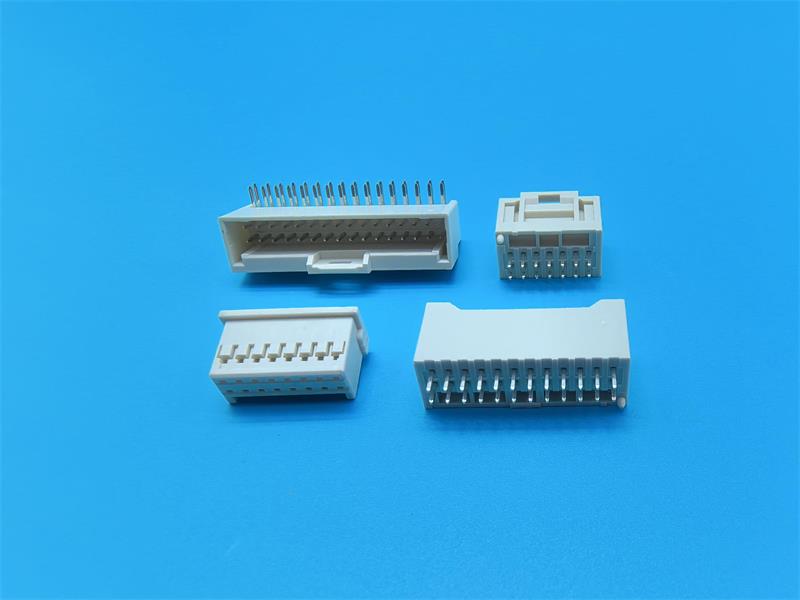

（Board-to-Board Connectors）是電子系統中用于直接連接兩塊印刷電路板（PCB）的關鍵組件，其設計需兼顧信號傳輸、機械穩定性和空間布局。以下從技術選型、應用挑戰和行業趨勢角度進行深入解析：
一、技術選型核心要素
1. 間距與密度權衡
工業級場景常用0.5mm/0.635mm間距，消費電子趨向0.4mm超密設計
高密度連接需配套考慮阻抗控制（100Ω±10%差分對）
防呆設計需滿足IEC 61076-2標準，避免錯配
2.電流承載能力
常規信號端子承載0.5A，電源端子需支持3A以上
鍍層厚度選擇：3μm金鍍層（高頻場景） vs 1μm鍍錫（低成本應用）
1. 機械參數
插拔壽命分級：消費級（30次） vs 工業級（500次）
保持力要求：ZIF型需>3N，卡扣式需>15N垂直拉力
二、典型應用場景挑戰
1.移動設備（FPC連接器）
柔性電路板接插需控制彎曲半徑（R>3mm）
動態彎折場景建議選用雙接觸點結構
2.工業自動化（背板連接器）
高速信號需滿足PCIe 4.0（16GT/s）信號完整性
抗震設計需通過IEC 60068-2-6 10-500Hz振動測試
3.汽車電子（FAKRA連接器）
溫度范圍需滿足-40℃~+125℃（引擎艙應用）
電磁兼容需符合CISPR 25 Class 5標準
三、可靠性提升方案
1. 接觸電阻控制：建議壓接工藝保持接觸電阻<20mΩ
2. 耐腐蝕處理：48小時鹽霧試驗后接觸阻抗變化<10%
3. 插拔力優化：建議插入力<40N，拔出力>5N
四、新興技術趨
1. 高速連接器：224Gbps PAM4接口配套連接器研發
2. 功率集成：混合型連接器集成10A電源+高速信號通道
3. 智能連接器：集成溫度/接觸檢測傳感器的IoT方案
選型決策矩陣示例
| 參數 | 消費電子 | 工業控制 | 汽車電子 |
| 間距 | 0.4mm | 0.635mm | 0.5mm |
| 耐溫范圍 | -25~+85℃ | -40~+105℃ | -40~+125℃ |
| 防護等級 | IP40 | IP67 | IP6K9K |
| 認證要求 | UL1977 | UL+CE | IATF 16949 |
建議在選型階段進行DFMEA分析，重點評估接觸失效、機械失效和環境失效模式。對于關鍵系統，建議采用冗余接觸設計和在線監測方案。
如需特定應用場景（如5G基站、醫療設備或航空航天）的深度選型建議，可提供具體參數要求進一步分析。
